三相电表怎样接线？老王说表

2022-07-06 10:08

三相电表有直接接入式、互感器接入式、电流、电压互感器接入式等接线方法。

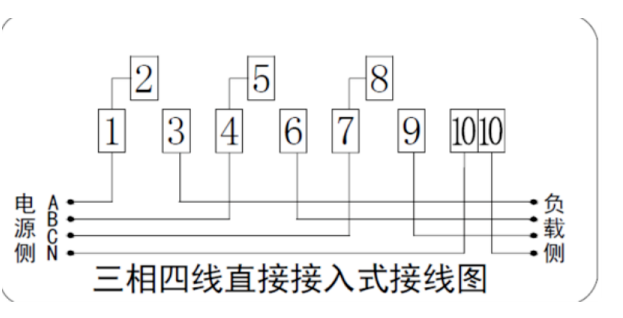

1、三相电表直接接入式：
直接接入式也称为直通式接线，是在负载功能电表允许的范围内就可以直接接入，也就是电表的电流规格能够满足用户的需求，就可以使用该方法。

（1）1、2称之为U，是三相四线电表的火线，接到A相进线端，3接到A相出线端；
（2）4、5称之为V，是三相四线电表的火线，接到B相进线端，6接到B相出线端；
（3）7、8称之为W，是三相四线电表的火线，接到C相进线端，9接到C相出线端；
（4）A、B、C三相出线端接负载；
（5）10接零线，接后面的接线。

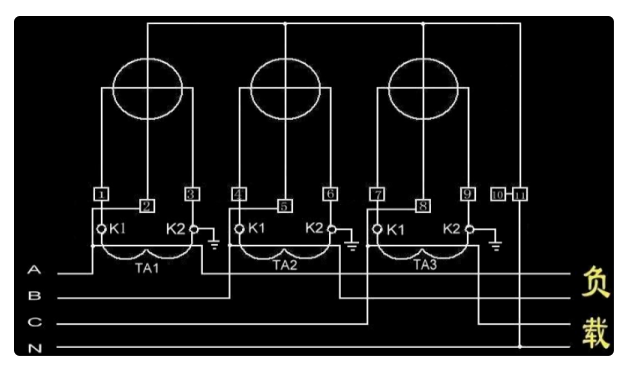

2、三相电表经互感器接入式：
三相电表测量大电流的单相电路的用电量时，因为线路流过的电流很大，例如300-500A，不可能采用直接接入法，应使用电流互感器进行电流变换，将大的电流换成小的电流，即电能表能承受的电流，然后再进行计量。

（1）1、4、7要接到电流互感器二次侧的S1端，就是电流的进线端；
（2）3、6、9要接到电流互感器二次侧的S2端，就是电流的出线端；
（3）2、5、8分别接到A、B、C三相电源；
（4）10是接零线，一般为了安全起见，一定要将电流互感器S2端连接后接地。
注意事项：各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3是一组；4、5、6 是一组；7、8、9 是一组。
3、三相电表经电流、电压互感器接入式：
三相电表测量大电流和大电压时，因为电压和电流很大，不能直接接入，应使用电压和电流互感器进行电压、电流变换，把大电压、大电流换成小电压、小电流，即电能表能承受的电压、电流，再进行计量。
（1）1、4、7要接到电流互感器二次侧的S1端，就是电流的进线端；
（2）3、6、9要接到电流互感器二次侧的S2端，就是电流的出线端；
（3）2、5、8分别接到电压互感器；
（4）10要接零线，并且与电压互感器一起接地；
