杭州华立DTSF545型三相四线电子式多费率电能表

产品参数

产品名称：杭州华立DTSF545型三相四线电子式多费率电能表

接线方式：三相四线制

通讯协议：DL/T645-1997规约

通讯接口：1路RS485接口，远红外线接口

电压规格：3×220/380V

电流规格：3×1.5(6)A

精度等级：有功：1级;无功：2级

电表属性：三相四线电子式复费率电能表

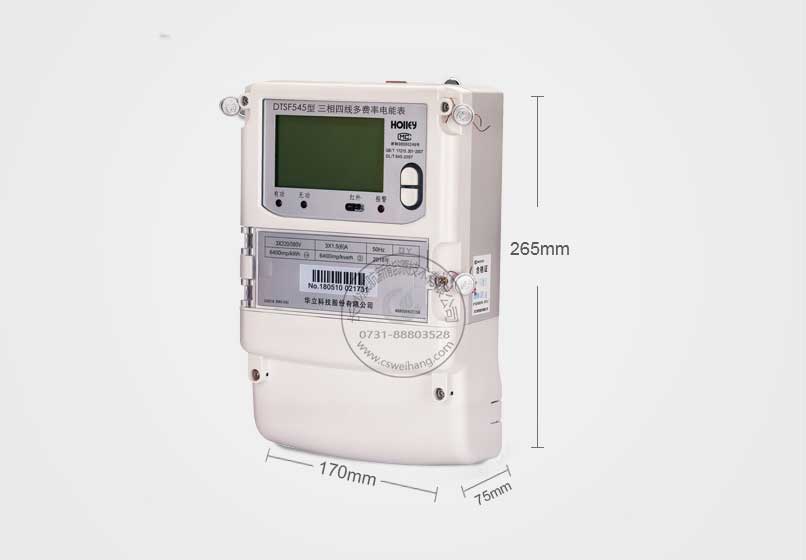

产品尺寸：长×宽×厚：265mm×170mm×75mm　

---

产品功能

计量功能

可分时计量有功、无功、正向有功、反向有功、正向无功、反向无功电量和四象限无功等电量。

显示功能

使用液晶显示近3月电量数据。

负荷曲线功能

具有6类负荷曲线数据记录功能，可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

通讯功能

可通过按键显示、RS485通讯 抄表，配合抄表系统，可抄读电表的各项电量数据，支持DL /T645- 1997多功能电能表通讯规约。

分时复费率功能

具有尖、峰、平、谷分时段复费率功能，可选择峰、平、谷分时段功能，可设置4费率。

参数监测

可监测各相电压、电流实时值，三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

数据储存

可按月存储当月、上1月至 上12月的电量数据。

防盗窃功能

具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能，防止用户非法取掉或截断电压、电流接线。

测量功能

可测量双向有功、双向无功和四象限无功的需量及其发生时间。

---

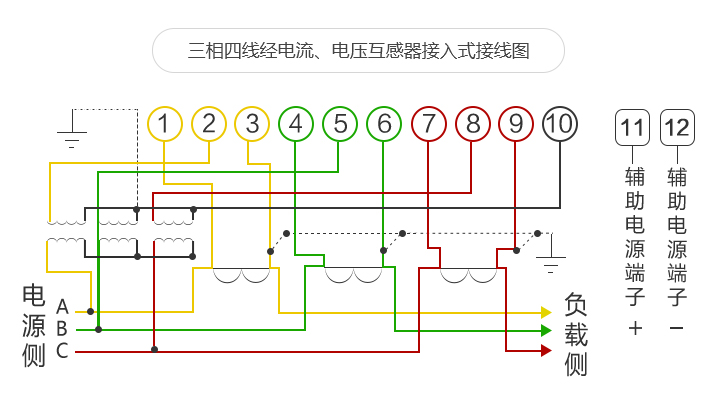

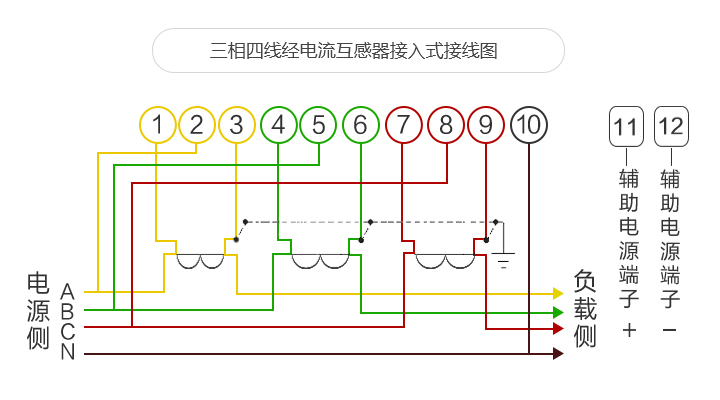

接线方式　

---

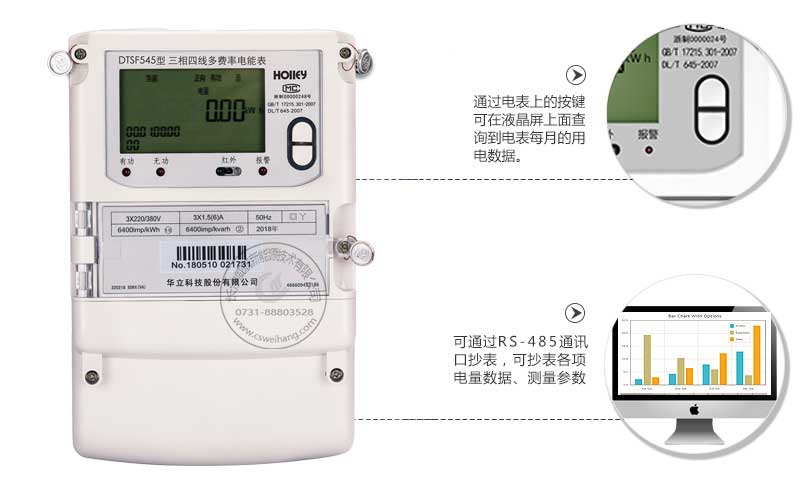

产品功能图示　

---

包装内容

•杭州华立DTSF545型三相四线智能电能表

•产品使用说明书(每箱一本)

•产品保修单
