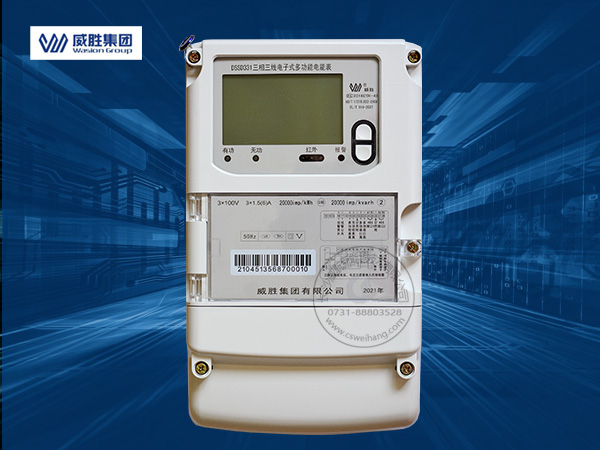

老王说表-DSSD331三相三线电子式多功能电度表使用方法和故障处理
DSSD331三相三线电子式多功能电能表液晶屏上显示的各种符号的含义:
项目 |
液晶上显示内容 |
含义说明 |
||
电量 |
|
数据显示行,显示各种记录数据。显示电能数据时,小数位数为2,将显示6位整数、2位小数;小数位数为3,将显示5位整数、3位小数,每屏显示1个时段的电能 |
||
四象限 |
|
Ⅰ(Ⅰ) |
Ⅱ(Ⅳ) |
采用缺口方式指示电表工作在第几象限。左图分别为电表当前在Ⅰ、Ⅱ、Ⅲ、Ⅳ象限的显示图例(以顺时钟方向为例)。括号内表示逆时针时的四个象限。模式字4的b7决定象限(I、Ⅱ、Ⅲ、Ⅳ)旋转方向(b7=1:逆时针, b7=0:顺时针) |
Ⅲ(Ⅲ) |
Ⅳ(Ⅱ) |
|||
无功组合方式 |
|
Ⅰ、Ⅳ |
Ⅰ、Ⅱ |
以顺时针为例: 无功组合方式指示,显示组合无功电能时,相应象限组合闪烁。左图分别为Ⅰ、Ⅳ,Ⅰ、Ⅱ,Ⅰ、Ⅲ,Ⅳ、Ⅱ象限组合无功的显示图例 |
Ⅰ、Ⅲ |
Ⅱ、Ⅳ |
|||
历史月电能 |
|
本月、上1月、上2月电量数据用字符 “”、“”、“”提示 |
||
当前费率提示 |
4费率显示提示符,当费率数小于等于4时,当前费率提示为“尖、峰、平、谷”汉字 |
|||
主副时段提示 |
|
表示使用主时段表,表示使用副时段表 |
||
计量单位 |
|
有功:kWh,无功:kvarh, 频率:Hz |
||
通信状态提示 |
|
红外通信时显示 |
||
、 |
第1路RS485通信,第2路RS485通信时显示 |
|||
逆相序 |
逆相序提示符,当发生逆相序时闪烁显示 |
|||
电池容量报警 |
|
当液晶出现: “”为时钟电池低容量报警, “”为停电抄表电池低容量报警
|
||
各相电压提示 |
|
电压正常时常显在液晶上;过压时闪烁;失压、断相时消失。具体是发生了断相还是失压情况,要查看电表自检及电网故障信息(C套显示方案的070080项,也可以设置成A、B套显示方案里的相应用户代码项)。 |
||
各相电流提示 |
|
电流正常时常显在液晶上;电流反向时闪烁,并显示“-”提示反向(只有在本相电流大于1‰In且电压大于10V时才会显示);失流时对应相别消失(全失流时全部消失) |
||
编程许可 |
|
此图出现时表示已进入编程许可状态,240分钟以后或再按一下编程键,“”会消失。 |
||
报警 |
|
报警提示符,有事件时闪烁 |
||
工厂状态提示 |
|
若“”一直闪烁表示未退出工厂状态 |
||
密码锁定 |
|
对电表编程时,若密码连续出错次数大于等于5次后,LCD显示“”提示符。 |
||
数据代码 |
|
在液晶的右下方,通常只显示6位。各种组合代表不同的含义,如全为000000表示当前正向(输入)有功总电量,070080项则为电表自检及电网故障信息。 |
2. 简单故障处理
故障现象 |
原因 |
处理 |
无显示 |
无电源供电 |
1、用万用表查看线路是否有电压(建议在电表电压端子排上测量)。 2、电表的电压是否按电表面板上所标定的额定电压接入。 |
不计量或电量少计 |
计量电路工作不正常 |
1、接入电压是否正常。电流接线是否符合要求(某一相或二相电流进出线接反)。 2、有条件的用户可用现场校验仪对电表精度进行检测。 3、通过估算用户电器的用电负荷,并对照电表显示的功率相比较,如相差不大,电表计量应该没什么问题。 4、接线盒或计量柜内的端子排上电流短接线是否取下。(此现象在新装表或更换电表后出现) |
辅助端子功率脉冲测量不到 |
接线不正确 无外接电源 |
1、如果铭牌上功率脉冲灯闪烁,可检查测试线接线是否正确。 2、我公司电表脉冲输出方式多为空接点输出,必须加外接电源(5V-24V)DC,电压不能高于此值。可用万用表检查是否达到要求。 |
在进行抄读时RS485通信不成功 |
硬件不正常或参数管理软件设置不正确 |
1、先检查通信硬件是否正常:通信软件在发命令时用万用表的10V直流档在RS485A与B之间测量应有跳变的电压。 2、通信线接线是否正确,可用万用表10V直流档检查RS485口,高电位应接A端,低电位接B端。 3、检查规约是否正确,表与软件的通信规约应一致。 4、参数管理系统内的端口选择与所插硬件的端口是否为同一个端口。端口设置是否正确:停止位1,数据位8,偶校验,通信波特率是否与表内一致。 |
参数设置不成功 |
硬件不正常或没有相应的权限
|
1、先参照上点查找原因。 2、权限密码是否正确,编程按键是否按下。 3、是否有相应的权限控制字,可在电表上的显示代码080060--080065中查看。 |
3. 电池更换
当液晶出现“”表示停电抄表电池欠压;当液晶出现“”表示时钟电池欠压。
对于时钟电池问题,用户需及时通知厂家解决处理。对于停电抄表电池问题,用户应及时更换新电池。
