威胜DTSD341-MD2三相四线电子式复费率电能表

威胜DTSD341-MD2三相四线电子式复费率电能表

产品参数

产品名称:长沙威胜DTSD341-MD2三相四线多功能电表

适用范围:适用于高可靠性于高稳定度电能计量需求的发电厂,变电站及企事业单位

主要功能:分时计量有功,无功电能,记录需量及出现时间,具有自检和纠错功能,有事件记录功能及报警提示提示功能

精度等级:有功:1级;无功:2级

通信接口:1路RS-485、远红外通信

外形尺寸:长×宽×厚:265mm×170mm×75mm




电流规格和互感器配置

1.5(6)A注释: 外接5(A)电流输出互感器

5(6)A注释 : 外接5(A)电流输出互感器

0.3(1.2)A注释: 外接1(A)电流输出互感器

1(2)A注释: 外接1(A)电流输出互感器

1(10)A注释: 外接5(A)电流输出互感器*注意:在南网区域有的地方采用

5(20)A注释: 直通表

10(40)A注释: 直通表

10(60)A注释: 直通表

20(80)A注释: 直通表

30(100)A注释: 直通表

电压规格及电表脉冲常数

3*220/380V

1.5(6)A 6400 imp/kw

5(20)A 800 imp/kw

10(40)A 600 imp/kw

10(60)A 400 imp/kw

20(80)A 300 imp/kw

30(100)A 300 imp/kw

3*57.7/100V

1.5(6)A 20000 imp/kw

5(6)A 20000 imp/kw

1(10)A 20000 imp/kw

0.3(1.2)A 100000 imp/kw

1(2)A 100000 imp/kw 电流恒定场合使用,如核电站、关口变电站


功能分类

•计量参数:可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

•参数监测:可监测各相电压、电流实时值,可监测三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

•分时计量功能:分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量,也可选择尖、峰、平、谷分时段功能。

•数据存储:可储存当前及上12个月的用电历史电量数据,可按月储存每月的总、尖、峰、平、谷电量等数据。

•显示功能:大屏幕,宽视角液晶显示,具备丰富的状态指示和汉字提示符,带背光;可显示最近3月的每月电量数据。

•防窃电功能:具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

•数据输出、通讯功能:可通过按键显示、红外掌机及RS485通讯口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-1997多功能电能表通讯规约。

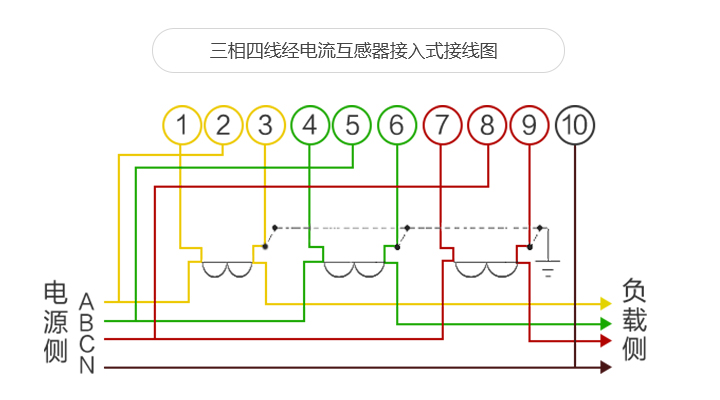

接线方式

三相四线智能电表

防盗电功能

用户如非法取掉或截断电压、电流接线,电表会发出报警信号,直到用户恢复正常用电。

•电压合格率 失压记录功能

防止用户非法取掉或截断电压接线。

•开盖记录功能

防止非法变更电路。

•失流、断相记录功能

防止用户非法短接电流接线。

•电流不平衡记录

可警惕用户在电表接线的前端截取电量。

•掉电记录功能

防止用户非法取下电表的工作电源。

•逆向序报警

用户非法接线,电表会一直报警,除非把线接正确。



三相四线智能电表



以上情况如出现,电表会出现报警标志并记录窃电的开始时间和结束时间。


抄表方式

•显示抄表:通过电表上的按键,可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。

•停电抄表:装有停电抄表电池为电能表提供运行所需能量,以维持表内相关数据。

•通信抄表:通过RS485通讯口抄表、手持红外抄表机,配合抄表系统,可抄读电表的各项电量数据。并支持DL/T645-1997多功能电能表通讯规约。


包装内容

•威胜电表DTSD341-MD2三相四线电子式多功能电能表

•产品使用说明书(每箱一本)

•产品保修单
