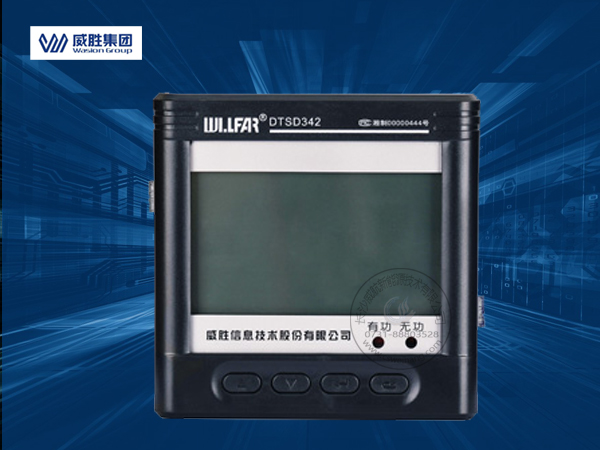

威胜DTSD342系列三相四线智能电表

威胜DTSD342系列三相四线智能电表

产品参数
产品型号:威胜DTSD342系列三相四线智能电表

电压参压Un :Ac220v、Ac380v、Ac57.7v;

测量范围 :10V~1.3Un  功耗:<0.05VA(单相)
精度:RMS  0.2%   分辨率:0.01V

电流额定电流In:0.3(A)、1(A)、1.5(A)、5(A)
测量范围:0.001In~10A

功耗<0.05VA(单路额定电流)
精度:RMS  0.2%
分辨率:0.001A

有功电能准确度等级2级分辨率:0.01KWh

无功电能准确度等级2级分辨率:0.01kvarh

电网频率测量范围 :45HZ~65Hz
精度:0.2%
分辨率:0.01HZ

电能脉冲输出2路电能脉冲输出光耦隔离:4000VRMS

开关量输出(选配)2路电磁继电器输出常开型 触点容量:AC250V/3A;DC30V/3A

开关量输入(选配)4路干接点输入光耦隔离:4000VRMS

模拟量输出(选配)4路变输出电流输出型:(4~20mA或0~20MA或0~24mA)

电压输出型(0~5V或0~10V)精度 0.5%
外形尺寸:长*宽*厚:26mm*96mm*97mm


概况
威胜DTSD342系列三相四线智能电表适用于变配电自动化雄,工业自动化系统,能源管理系统和小区电力监控等场合


产品优势

一、大屏幕 宽视角液晶显示

带背光  高清大屏及大字体显示 数据读取一目了然

二、支持RS485通讯和工业通讯规约

RS485支持Modbus RTU规约和DL/T645规约些自适应

三、三大电能计量功能
1、计量正反向有功电能,四象限无功电能

2、4路开关量输入,2路电磁继电器输出

3、实时测量:电压、电流、功率、功率因数、频率


产品功能
电能计量功能

计量正反向有功电能,四象限无功电能。4路开关量输入2路电磁继电器输出,2路电能(有功和无功)脉冲输出

防窃电功能
丰富的可编程报警器输出  。电压段相,逆向序,通讯状态等显示提示,循显项目可设

显示及存储功能

电压,电流,功率,功率因数,频率,电压,电流不平衡率保存电压,电流功率极值

数据输出通讯功能

RS485支持MODBUS  RTU规约和DL/T645规约协议自适应




产品参数
产品型号:威胜DTSD342系列三相四线智能电表

电压参压Un :Ac220v、Ac380v、Ac57.7v;

测量范围 :10V~1.3Un  功耗:<0.05VA(单相)
精度:RMS  0.2%   分辨率:0.01V

电流额定电流In:0.3(A)、1(A)、1.5(A)、5(A)
测量范围:0.001In~10A

功耗<0.05VA(单路额定电流)
精度:RMS  0.2%
分辨率:0.001A

有功电能准确度等级2级分辨率:0.01KWh

无功电能准确度等级2级分辨率:0.01kvarh

电网频率测量范围 :45HZ~65Hz
精度:0.2%
分辨率:0.01HZ

电能脉冲输出2路电能脉冲输出光耦隔离:4000VRMS

开关量输出(选配)2路电磁继电器输出常开型 触点容量:AC250V/3A;DC30V/3A

开关量输入(选配)4路干接点输入光耦隔离:4000VRMS

模拟量输出(选配)4路变输出电流输出型:(4~20mA或0~20MA或0~24mA)

电压输出型(0~5V或0~10V)精度 0.5%
外形尺寸:长*宽*厚:26mm*96mm*97mm
