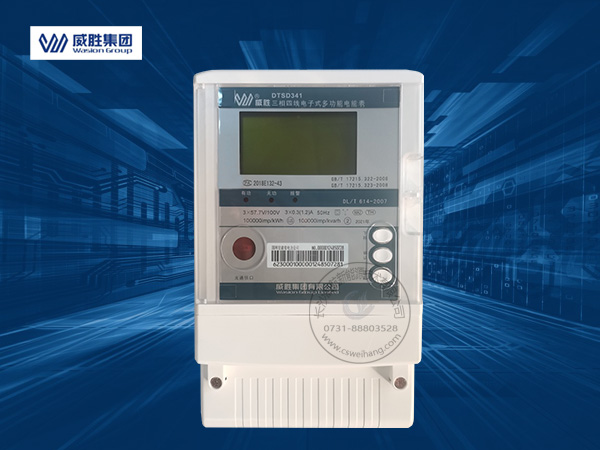

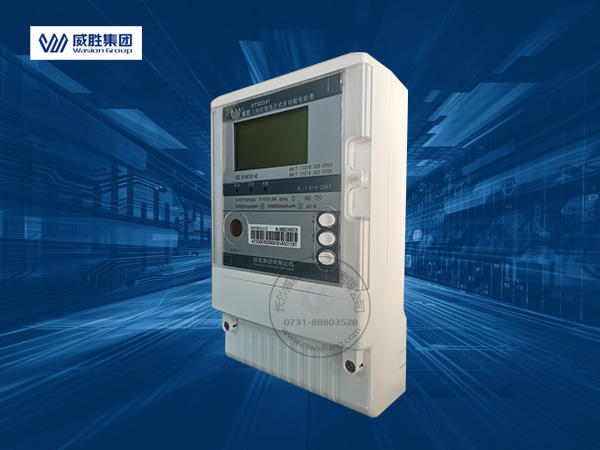

长沙威胜DTSD341-MA2三相四线高准确度智能电表

长沙威胜DTSD341-MA2三相四线智能电表

产品参数

产品名称:威胜DTSD341-MA2三相四线高精确度关口电能表

适用范围:适用于高可靠性与高稳定电能计量,考核需求的发电企业上网,跨省联络线,省网联络线及省内下网等关口计量点以及各类企事业单位

主要功能:计量功能,通信功能,记录功能,防窃电开盖监测功能,12费率,双备份数据存储,具有自检和纠错功能

通讯协议:DL/T645-2007规约或用户要求规约

通讯接口:双路RS-485、吸附式/远红外通讯接口,相互独立,支持同时多路抄读

精度等级:有功:0.1S级、0.2S级;无功:0.5S级,1.0级

参比电压:3×57.7V/100V,3×100V

参比频率:  (50±2.5)HZ

单相功耗:<1.5W;6VA

外形尺寸:长×宽×厚:291mm×175mm×85.5mm




主要功能

计量功能
可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。
显示功能
屏幕、背光、宽视角LCD显示,可显示近3月电量数据。
防窃电功能
具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。
负荷曲线功能
可设置6类数据记录负荷曲线,容量达到20M字节,以主流文件格式存储,便于用户拷贝与分析,同时支持以太网高速下载。
分时复费率功能
具有尖、峰、平、谷分时段复费率功能,也可选择峰、平、谷分时段功能,可设置8费率;可分时计量正向有功电量四象限无功电量。

参数监测
可监测各相电压、电流实时值,三相总及A、B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。
数据储存
可存储近13月历史电量数据。
通讯功能
可通过按键显示、红外掌机及2RS485通讯口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL /T645- 1997和DL /T645-2007多功能电能表通讯规约,及modbus规约。
测量功能
可测量双向有功、双向无功和四象限无功的较大需量及其发生时间。


接线方式

关口电能表

关口电能表







包装内容

•威胜DTSD341-MA2三相关口电能表

•产品使用说明书(每箱一本)

•产品保修单
