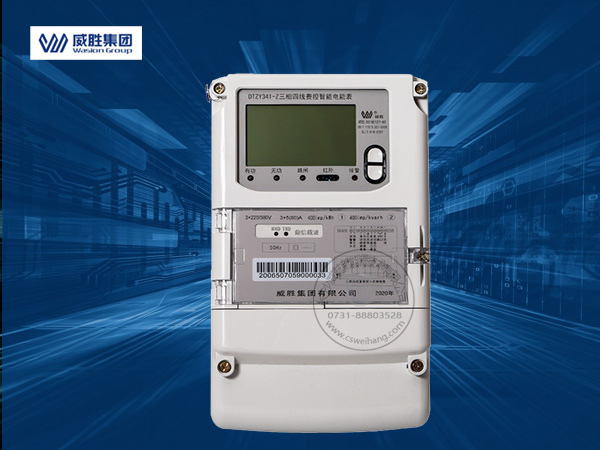

威胜电表DTZY341-C三相四线远程费控智能电表

威胜电表DTZY341-C三相四线远程费控智能电表

产品参数

产品名称:威胜电表DTZY341-C三相四线远程费控智能电表

适用范围:主要应用于发电厂,大用户,配变,台变以及各类企事业单位的各种电力数据传输的场所

主要功能:计量功能,存储功能、全面、丰富的事件记录;实时主动上报窃电、非法操作和故障等报警信息,可远红外抄表支持通讯远程拉合闸

通讯协议:DL/T645-2007及其备案文件

通信方式:本地费控

精度等级:有功:0.5S级、1级;无功:2级

参比电压:3×220/380V

整机功耗:  <1.5w;6VA

外形尺寸:长×宽×厚:290mm×170mm×85mm

威胜电表

功能分类

•计量参数:可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

•监测参数:可监测各相电压、电流实时值,可监测三相总及A、B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

•分时计量功能:分时计量正反向有功电量、四象限无功电量及需量。数据存储功能:分时计量有功、无功电量,可存储12个月历史电量数据。

•数据存储功能:分时计量有功、无功电量,可存储近12个月历史电量数据。

•负荷曲线功能:具有6类数据记录负荷曲线功能;可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

•显示功能:宽视角、大屏幕液晶显示,具有丰富的状态指示与汉字辅助提示信息;可显示近3月的每月电量数据。

•防窃电功能:具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线;监测电表运行状态。

•数据输出、通讯功能:RS485通讯口和载波通讯接口抄表,配合抄表系统,可抄读电表的各项电量数据。并支持DL/T645-2007多功能电能表通讯规约。

•费控功能:采用RS-485和载波电力线进行数据通信;不带IC卡口,支持通信远程拉合闸。

Ⅰ 可通过远程对电能表进行远程拉、合闸控制和时段等参数设置,进而对用户的用电实施远程管理。

Ⅱ 能实现自动扣费缴费的功能和欠费跳闸等功能,当电表的电费不足时可以通过远程报警,没有电费时通过远程跳闸停电,操作管理十分方便。

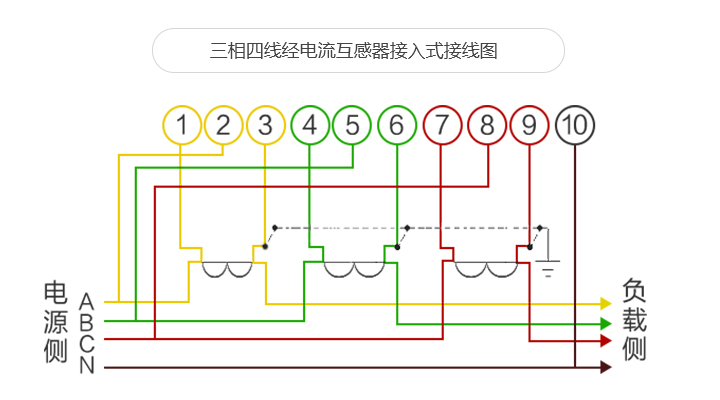

接线方式

威胜电表

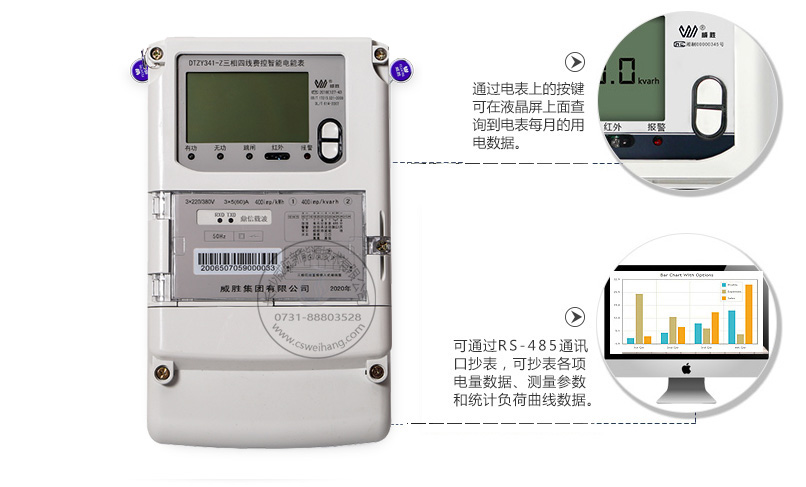

功能特点图示

威胜电表

防盗电功能

用户如非法取掉或截断电压、电流接线,电表会发出报警信号,直到用户恢复正常用电。

•电压合格率 失压记录功能

防止用户非法取掉或截断电压接线。

•开盖记录功能

防止非法变更电路。

•失流、断相记录功能

防止用户非法短接电流接线。

•电流不平衡记录

可警惕用户在电表接线的前端截取电量。

•掉电记录功能

防止用户非法取下电表的工作电源。

•逆向序报警

用户非法接线,电表会一直报警,除非把线接正确。


液晶屏常规显示内容

•可查看本月正向、反向有功、无功总、尖、峰、平、谷电量。

•支持查看历史上1~12月正向、反向有功、无功总、尖、峰、平、谷电量。

•总、A、B、C各项电量参数:有功功率、无功功率、功率因数、相角、相位、电压、电流、需电量、失流、失压、功率、逆相序显示。


抄表方式

•显示抄表:通过电表上的按键,可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。

•停电抄表:装有停电抄表电池为电能表提供运行所需能量,以维持表内相关数据。

•通信抄表:通过双RS485通讯口抄表、手持红外抄表机,配合抄表系统,可抄读电表的各项电量数据。并支持DL/T645-2007多功能电能表通讯规约。


包装内容

•威胜电表DTZY341-C三相有无功组合电能表

•产品使用说明书(每箱一本)

•产品保修单

产品参数

产品名称:威胜电表DTZY341-C三相四线远程费控智能电表

适用范围:主要应用于发电厂,大用户,配变,台变以及各类企事业单位的各种电力数据传输的场所

主要功能:计量功能,存储功能、全面、丰富的事件记录;实时主动上报窃电、非法操作和故障等报警信息,可远红外抄表支持通讯远程拉合闸

通讯协议:DL/T645-2007及其备案文件

通信方式:本地费控

精度等级:有功:0.5S级、1级;无功:2级

参比电压:3×220/380V

整机功耗: <1.5w;6VA

外形尺寸:长×宽×厚:290mm×170mm×85mm
