威胜DSSD331-U1三相三线电子式多功能电能表

威胜DSSD331-U1三相三线电子式多功能电能表

产品参数

产品名称:威胜DSSD331-U1三相三线电子式多功能电能表

适用范围:适用于高可靠性电能计量需求发电厂,变电站及各类企事业单位

主要功能:分时计量,正方向有功,无功最大计量,双RS485通讯功能,可实现远程抄表

准确度等级:有用:0.5S级;无功:2级

通讯协议:DL/T645-1997规约,DL/T645-2007规约

参比电压:3*100V

参比电流:3*1.5(6)A

整机耗功:<1.5W;6VA

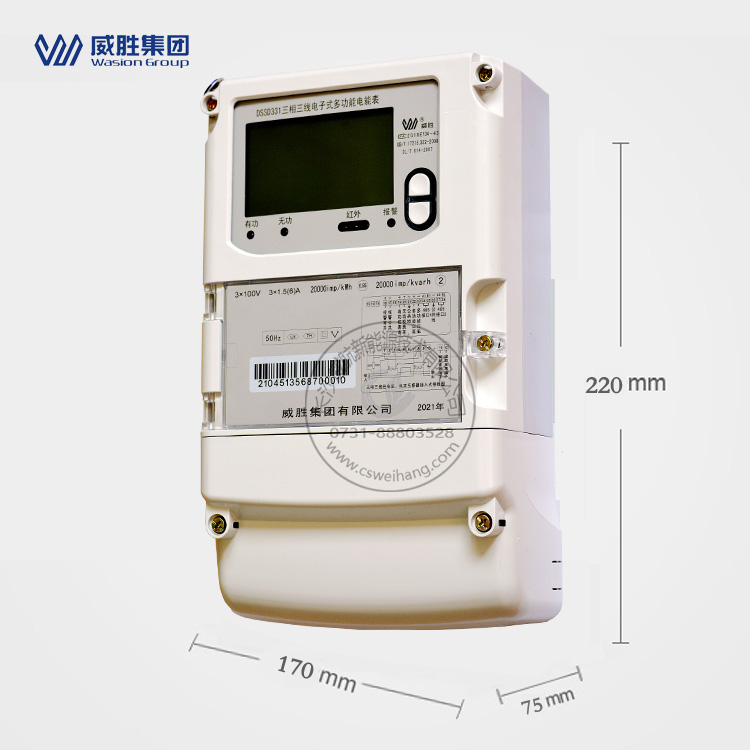

外形尺寸:长*宽*厚:220mm*170mm*75mm


功能分类

•计量参数功能: 可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

• 参数监测功能:可监测各相电压、电流实时值,可监测三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

•分时计量功能:分时计量正反向有功电量、四象限无功电量及需量。

•数据存储功能:可存储12个月历史电量数据。

•负荷曲线: 具有6类数据记录负荷曲线功能;可在电压、电流、频率、功率及功率方向、功率因素、总有无功电 ,量四象限无功电量、当前需量等数据中任意选择绘制曲线图。

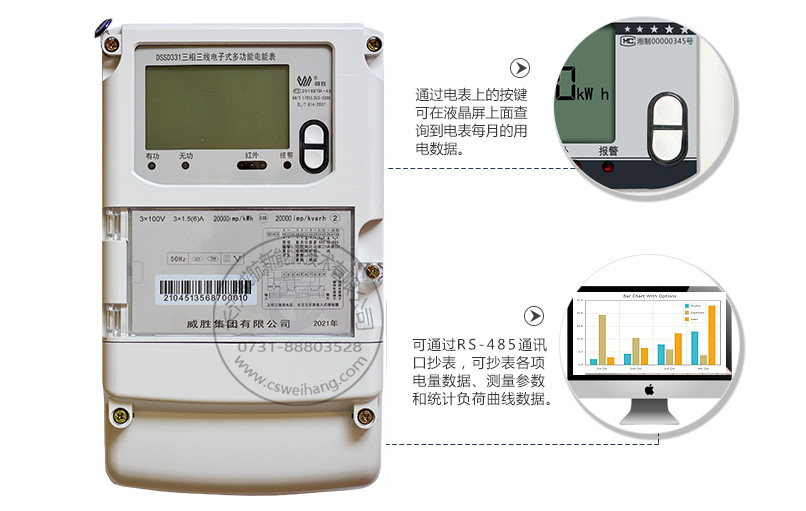

•显示功能: 宽视角、大屏幕液晶显示,具有丰富的状态指示与汉字辅助提示信息;可显示近3月的每月电量数据。

•防窃电功能: 具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

•数据输出、通讯功能:可通过按键显示、红外掌机及2RS485通讯口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-2007多功能电能表通讯规约。

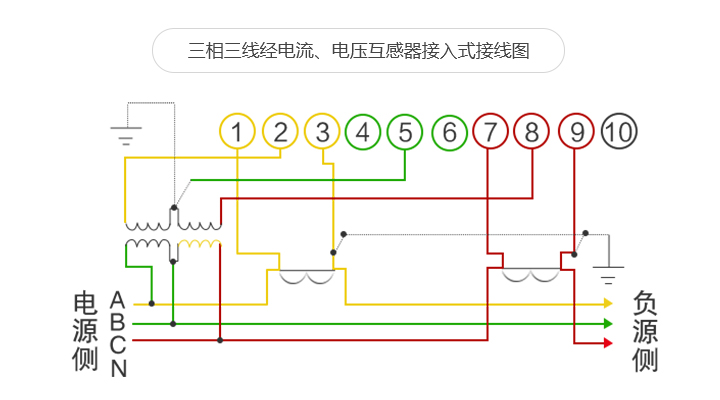

接线方式

智能电表




功能特点图示

智能电表




用户如非法取掉或截断电压、电流接线,电表会发出报警信号,直到用户恢复正常用电。

电压合格率失压记录功能

防止用户非法取掉或截断电压接线。

开盖记录功能

防止非法变更电路。

失流、断相记录功能

防止用户非法短接电流接线。

电流不平衡记录

可警惕用户在电表接线的前端截取电量。

掉电记录功能

防止用户非法取下电表的工作电源。

逆向序报警

用户非法接线,电表会一直报警,除非把线接正确。

   上情况如出现,电表会出现报警标志并记录窃电的开始时间和结束时间。
