威胜DTZ341三相四线多功能智能电能表

产品参数

产品名称：威胜电表DTZ341三相四线多功能智能电能表

适用范围：适用于高可靠性于高稳定度电能计量需求的发电厂，变电站及企事业单位

主要功能：分时计量有功，无功电能，记录需量及出现时间，具有自检和纠错功能，有事件记录功能及报警提示提示功能

精度等级：有功：0.2S、0.5S级、1级;无功：2级

参比电压：3×57.7V/100V

电流规格：互感器接入式：0.3(1.2)A;1(2)A;1.5(6)A;5(6)A;直通式：5(20)A、50(60)A、10(40)A、15(60)A、20(80)A

通讯协议：DL/T645-2007及其备案文件

通信接口：双路RS-485、远红外通信

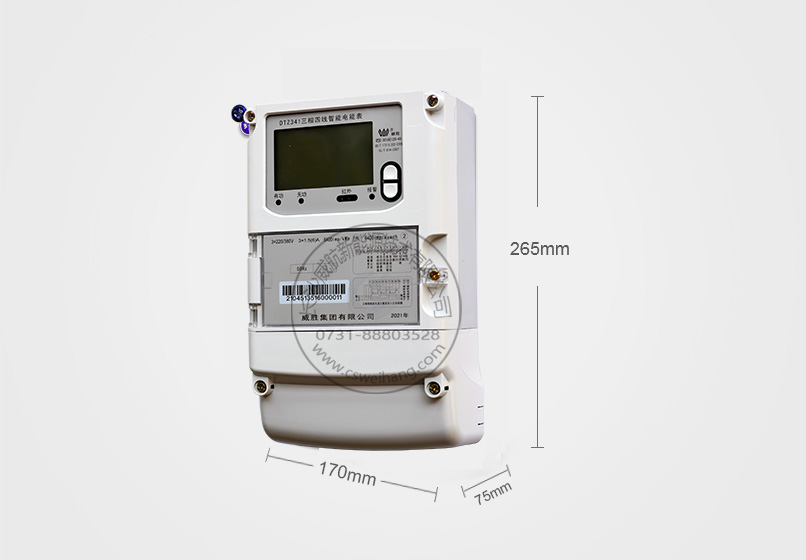

外形尺寸：长×宽×厚：256mm×170mm×75mm　

---

功能分类

•计量参数功能：可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

• 参数监测功能：可监测各相电压、电流实时值，可监测三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

•分时计量功能：分时计量正反向有功电量、四象限无功电量及需量。

•数据存储功能：可存储12个月历史电量数据。

•负荷曲线：具有6类数据记录负荷曲线功能;可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

•显示功能：宽视角、大屏幕液晶显示，具有丰富的状态指示与汉字辅助提示信息;可显示近3月的每月电量数据。

•防窃电功能：具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能，防止用户非法取掉或截断电压、电流接线。

•数据输出、通讯功能：可通过按键显示、红外掌机及2RS485通讯口抄表，配合抄表系统，可抄读电表的各项电量数据，支持DL/T645-2007多功能电能表通讯规约。

---

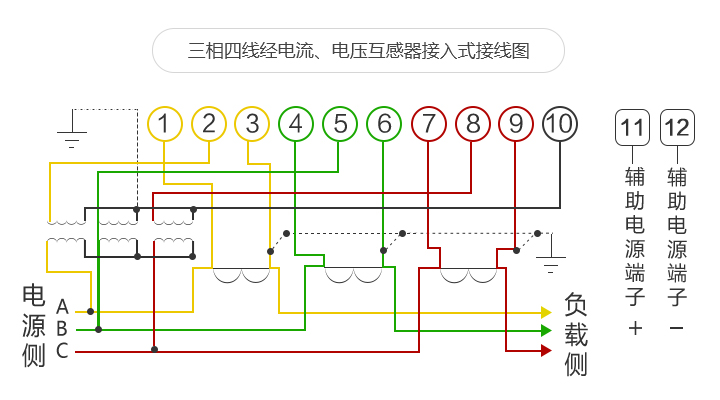

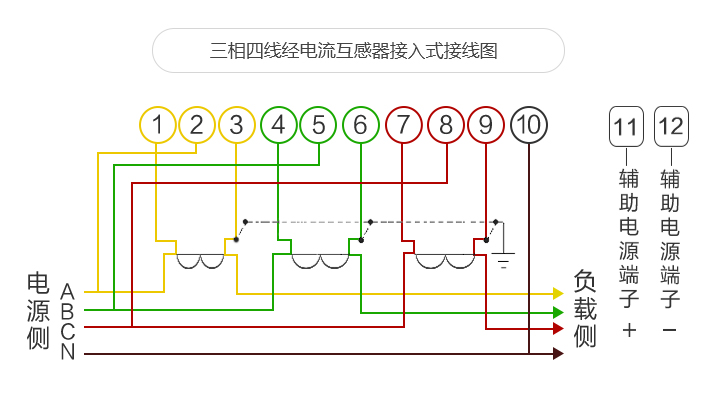

接线方式

---

防盗电功能

用户如非法取掉或截断电压、电流接线，电表会发出报警信号，直到用户恢复正常用电。

•电压合格率 失压记录功能

防止用户非法取掉或截断电压接线。

•开盖记录功能

防止非法变更电路。

•失流、断相记录功能

防止用户非法短接电流接线。

•电流不平衡记录

可警惕用户在电表接线的前端截取电量。

•掉电记录功能

防止用户非法取下电表的工作电源。

•逆向序报警

用户非法接线，电表会一直报警，除非把线接正确。

---

抄表方式

•显示抄表：通过电表上的按键，可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。

•停电抄表：装有停电抄表电池为电能表提供运行所需能量，以维持表内相关数据。

•通信抄表：通过双RS485通讯口抄表、手持红外抄表机，配合抄表系统，可抄读电表的各项电量数据。并支持 DL/T645-2007多功能电能表通讯规约。

---

液晶屏常规显示内容

•本月正向(反向)有功(无功)电量。{支持按键“上、下翻”查看上三月电量详情｝

•本月正向(反向)有功(无功)尖、峰、平、谷各电量。{支持按键“上、下翻”查看上三月电量详情｝

•总A、B、C各项电量参数：有功功率、无功功率、功率因数、相角位、电压、电流、需电量、失流、失压、功率、逆相序等显示。

---

包装内容

•威胜DTZ341三相四线智能电表

•产品使用说明书(每箱一本)

•产品保修单
