威胜DTSD341-9D三相四线多功能电能表

威胜DTSD341-9D三相四线多功能电能表


产品参数
产品名称:威胜DTSD341-9D三相四线多功能电能表
接线方式:三相四线制
通讯协议:DL/T645-1997;DL/T645-2007规约
通讯接口:2路RS485接口,远红外通讯接口
电压规格:3×220/380V、 3×57.7/100V
电流规格:3×1.5(6)A、3×0.3(1.2)A、3×5(6)A
精度等级:有功:0.2S级,无功:2级
电表属性:  三相四线电子式多功能电能表

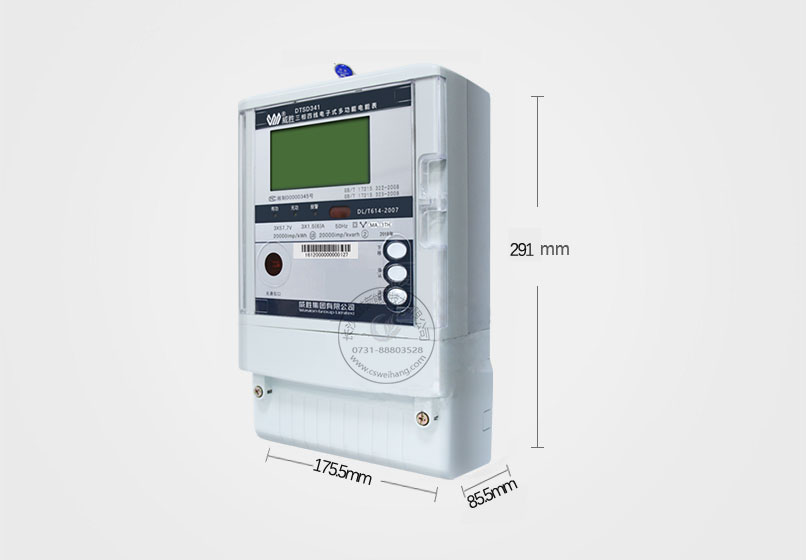

产品尺寸:长×宽×厚:291mm×175.5m×85.5mm
威胜电表


主要功能
计量功能
可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。
显示功能
屏幕、背光、宽视角LCD显示,可显示近3月电量数据。
防窃电功能
具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。
负荷曲线功能
可设置6类数据记录负荷曲线,容量达到20M字节,以主流文件格式存储,便于用户拷贝与分析,同时支持以太网高速下载。
分时复费率功能
具有尖、峰、平、谷分时段复费率功能,也可选择峰、平、谷分时段功能,可设置8费率;可分时计量正向有功电量四象限无功电量。
参数监测
可监测各相电压、电流实时值,三相总及A、B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。数据储存可存储近13月历史电量数据。
通讯功能
可通过按键显示、红外掌机及2RS485通讯口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL /T645- 1997和DLT645-2007多功能电能表通讯规约,及modbus规约。
测量功能
可测量双向有功、双向无功和四象限无功的较大需量及其发生时间。


接线方式

威胜电表
威胜电表

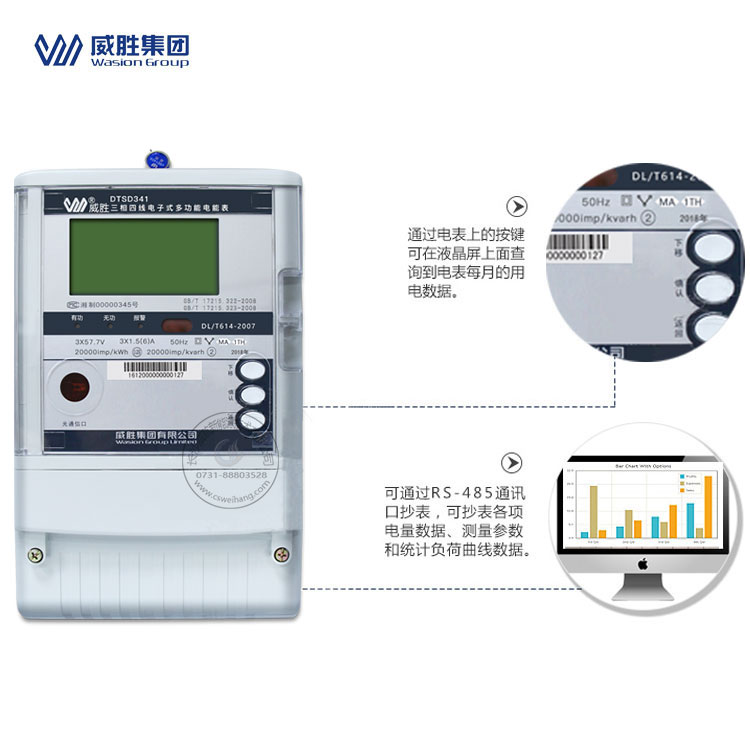

产品功能图示
威胜电表


包装内容
•威胜DTSD341-9D三相四线多功能电能表
•产品使用说明书(每箱一本)
•产品保修单
